15NX

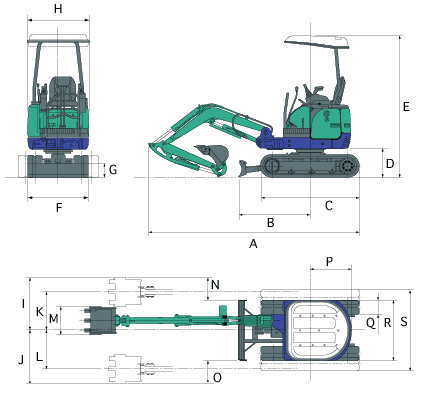

外形寸法(単位:mm)
| A | B | C | D | E | F | G | H | I | J |
|---|---|---|---|---|---|---|---|---|---|
| 3380 | 1150 | 1570 | 460 | 2280 | 960 | 235 | 980 | 840 | 835 |
| K | L | M | N | O | P | Q | R | S | |
| 615 | 610 | 450 | 360 | 355 | 650 | 230 | 960 | 1280 |
■作業範囲(単位:mm)
| A：最大掘削半径 | 3760(3990) |
|---|---|
| B：最大掘削深さ | 2100(2350) |
| C：最大掘削高さ | 3610(3810) |
| D：最大ダンプ高さ | 2560(2760) |
| E：最大垂直掘削深さ | 1770(2010) |
| F：最小前方旋回半径 左スイング時 |
1490(1580) 1270(1330) |
（ ）内はロングアームの場合
NXシリーズ概略仕様
| 本体性能 | 標準バケット容量 | 0.044m3 |
|---|---|---|
| 標準バケット外幅 | 450mm | |
| 機械質量 | 1520kg | |
| 機体質量 | 1190kg | |
| 旋回速度 | 9.5min-1 | |
| 走行速度（低速/高速） | 2.1/4.0km/h | |
| 登坂能力 | 58％（30°） | |
| 平均接地圧 | 25.6kPa （0.26kgf/cm2） | |
| バケット掘削力 | 16.4kN （1670kgf ） | |
| エンジン | 形式 | ヤンマー3TNE68 |
| 定格出力 | 9.7kW/2300min-1（13.2PS/2300rpm ） | |
| 燃料タンク容量 | 20L | |
| 側溝掘削機構 | 方式 | 油圧シリンダーによるブームオフセット |
| オフセット量(右/左) | 80°/55° | |
| 油圧装置 | ポンプ流量 | 18L/min ×2 ＋12L/min |
| セット圧力 | 20.6MPa （210kgf/cm2） | |
| 排土板 | 寸法 | 960mm‐ 1280mm ×235mm |
| 揚程(地上/地下) | 275mm/310mm |
オプション
| 溝掘りバケット（外幅） | 0.024m3（300mm ） |
| 積込みバケット（外幅） | 0.055m3（500mm ） |
| ロングアーム用バケット（外幅） | 0.033m3（350mm ） |
| スチールシュー | 230mm （ゴムパッド取付穴付） |
| 追加カウンターウェイト | 100kg |
| 脱着式追加排土板 | ○ |
| ロングアーム | 標準＋250mm |
| TOPS キャノピー | ○ |
| パワーポート/予備配管（流量 ） | ○（26L/min ） |
| ゴムパッド | ○ |
| ツース板 | ○ |
| 解体フォーク | ○ |
| 油圧ブレーカ | ○ |
| ミニ圧砕機 | ○ |
