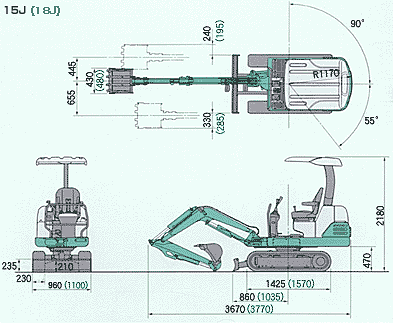

18J

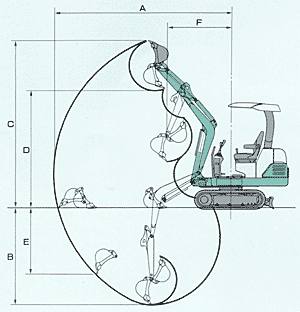

■作業範囲(単位:mm)
| A：最大掘削半径 |
3800 |
| B：最大掘削深さ |
2315 |
| C：最大掘削高さ |
3530 |
| D：最大ダンプ高さ |
2560 |
| E：最大垂直掘削深さ |
1600 |
F：最小前方旋回半径
左スイング時 |
1570
1200 |
■バケット
| |
容量(旧JIS) |
サイドカッタ外幅 |
| 溝掘バケット |
0.033m3(0.03m3) |
350mm |
| 0.022m3(0.02m3) |
250mm |
| 強化バケット |
0.055m3(0.05m3) |
480mm |
■鉄履帯
| |
標準シュー |
| シュー幅 |
230mm |
| 接地圧 |
0.31kgf/cm2 |
■ロングアーム
■予備バルブ用配管ペダル
| 圧力 |
180kgf/cm2 |
| 流量 |
33.6L/min |
Jシリーズ概略仕様
| 本体性能 |
標準バケット容量
(サイドカッター外幅) |
0.055m3(0.05m3)(480mm) |
| 輸送時重量 |
1600kg[1675kg] |
| 旋回速度 |
9min-1 |
| 走行速度 |
1.9km/h[1.8km/h] |
| 登坂能力 |
58%(30゜) |
| 平均接地圧 |
0.29kgf/cm2[0.31kgf/cm2] |
| バケット掘削力 |
1300kgf |
| エンジン |
形式 |
ISUZU 3LA1 3気筒水冷渦流室式ディーゼル |
| 定格出力 |
13.6KW(18.5PS)/2400min-1 |
| 燃料タンク容量 |
20L |
| 側溝掘削機構 |
方式 |
油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) |
90°/55° |
| 油圧装置 |
セット圧力 |
180kgf/cm2 |
| ポンプ流量 |
16.8L/min×2+13.1L/min |
| 排土板 |
寸法 |
1100mm×235mm |
| 揚程(地上/地下) |
225mm/175mm |
（ ）内は鉄履帯仕様
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
