28J

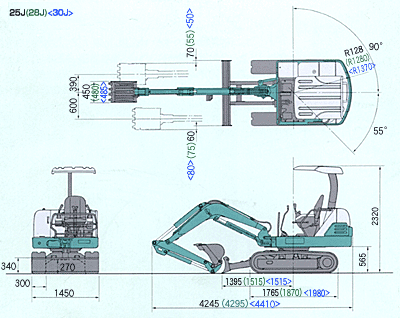

外形寸法(単位:mm)

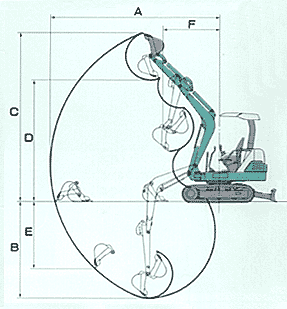

■作業範囲(単位:mm)
| A：最大掘削半径 | 4325 |
|---|---|
| B：最大掘削深さ | 2520 |
| C：最大掘削高さ | 4375 《3910》 |
| D：最大ダンプ高さ | 3160 《2760》 |
| E：最大垂直掘削深さ | 1800 |
| F：最小前方旋回半径 右スイング時 |
1465 《1860》 1140 《1465》 |
《 》内はキャブ仕様
■バケット
| 容量(旧JIS) | サイドカッタ外幅 | |
|---|---|---|
| 積込バケット | 0.09m3(0.08m3) | 550mm |
| 0.08m3(0.07m3) | 480mm | |
| 溝掘バケット | 0.055m3(0.05m3) | 400mm |
| 0.055m3(0.05m3) | 350mm | |
| 0.044m3(0.04m3) | 300mm | |
| 0.033m3(0.03m3) | 250mm | |
| 強化バケット | 0.080m3(0.07m3) | 480mm |
■鉄履帯
| 標準シュー | |
| シュー幅 | 300mm |
|---|---|
| 接地圧 | 0.31kgf/cm2 |
■ロングアーム
| 28J | 標準+200mm |
|---|
■予備バルブ用配管ペダル
| 圧力 | 175kgf/cm2 |
|---|---|
| 流量 | 43.2L/min |
Jシリーズ概略仕様
| 本体性能 | 標準バケット容量 (サイドカッター外幅) |
0.080m3(0.07m3)(480mm) |
|---|---|---|
| 輸送時重量 | 2500kg[2595kg] | |
| 旋回速度 | 9.5min-1 | |
| 走行速度 | 2.8/1.6km/h[2.7/1.5km/h] | |
| 登坂能力 | 58%(30゜) | |
| 平均接地圧 | 0.29kgf/cm2[0.31kgf/cm2] | |
| バケット掘削力 | 1700kgf | |
| エンジン | 形式 | ISUZU 3LB1 3気筒渦流室式ディーゼル |
| 定格出力 | 17.7KW(24.0PS)/2400min-1 | |
| 燃料タンク容量 | 40L | |
| 側溝掘削機構 | 方式 | 油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) | 90°/55° | |
| 油圧装置 | セット圧力 | 175kgf/cm2 |
| ポンプ流量 | 21.6L/min×2+19.2L/min | |
| 排土板 | 寸法 | 1450mm×340mm |
| 揚程(地上/地下) | 400mm/340mm |
（ ）内は鉄履帯仕様
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
