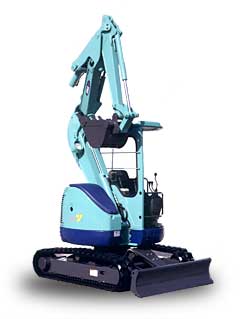

30Z
外形寸法(単位:mm)
| A |
B |
C |
D |
E |
F |
G |
H |
| 3880 |
1290 |
1990 |
1520 |
550 |
2345 |
350 |
300 |
| I |
J |
K |
L |
M |
N |
O |
|
| 540 |
630 |
195 |
500 |
30 |
120 |
R780 |
|
■作業範囲(単位:mm)
| A：最大掘削半径 |
4400 |
| B：最大掘削深さ |
2850 |
| C：最大掘削高さ |
5200 |
| D：最大ダンプ高さ |
3780 |
| E：最大垂直掘削深さ |
2250 |
| F：最小前方旋回半径 |
780 |
| G：最小後方旋回半径 |
780 |
| H：最小前方旋回半径時高さ |
3800 |
Zシリーズ概略仕様
| 本体性能 |
標準バケット容量 |
0.08m3(0.07m3) |
| 標準バケット外幅 |
500mm |
| 機械質量 |
2850kg |
| 旋回速度 |
9.0min-1 |
| 走行速度(低速/高速) |
2.8/4.3km/h |
| 登坂能力 |
58%(30°) |
| 平均接地圧 |
29kPa(0.29kgf/cm2) |
| バケット掘削力 |
2200kgf |
| エンジン |
形式 |
YANMAR 3TNE84 |
| 定格出力 |
18.1KW/(24.6PS)/2200min-1 |
| 燃料タンク容量 |
30L |
| 側溝掘削機構 |
方式 |
油圧シリンダーによるブームオフセット |
| オフセット量(右/左) |
435mm/735mm |
| 油圧装置 |
セット圧力 |
210kgf/cm2Χ2+185kgf/cm2 |
| ポンプ流量 |
32.1L/minΧ2+18.9L/min |
| 排土板 |
寸法 |
1520mmΧ350mm |
| 揚程(地上/地下) |
320mm/270mm |
オプション (*印はサイドカッターなし)
| 溝掘りバケット（外幅） |
0.1m3(600mm) |
| 0.09m3(660mm) |
| 溝掘りバケット（外幅） |
0.07m3(450mm) |
| 0.06m3(400mm) |
| *0.05m3(320mm) |
| *0.04m3(250mm) |
| ロングアーム用バケット（外幅） |
0.06m3(400mm) |
| スチールシュー |
300mm |
| ロングアーム |
標準＋300mm |
| スチールキャブ(TOPS仕様) |
カーヒータ、ラジオ、灰皿、
ウインドウォッシャー装備 |
| パワーポート/予備配管(流量) |
○ |
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
