35J

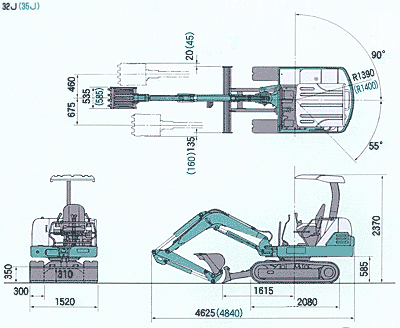

外形寸法(単位:mm)

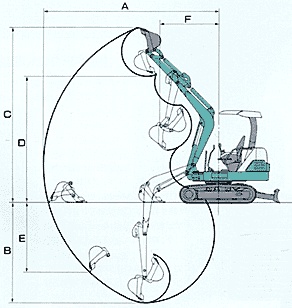

■作業範囲(単位:mm)
| A：最大掘削半径 | 4970 |
|---|---|
| B：最大掘削深さ | 3150 |
| C：最大掘削高さ | 4960 《4545》 |
| D：最大ダンプ高さ | 3460 《3110》 |
| E：最大垂直掘削深さ | 2250 |
| F：最小前方旋回半径 右スイング時 |
1750 《1985》 1370 《1565》 |
《 》内はキャブ仕様
■バケット
| 容量(旧JIS) | サイドカッタ外幅 | |
|---|---|---|
| 積込バケット | 0.12m3(0.11m3) | 645mm |
| 溝掘バケット | 0.080m3(0.07m3) | 485mm |
| 0.055m3(0.05m3) | 385mm | |
| 0.022m3(0.02m3) | 275mm | |
| 強化バケット | 0.11m3(0.10m3) | 585mm |
| 法面バケット | 500mm×1000mm | |
■鉄履帯
| 標準シュー | |
|---|---|
| シュー幅 | 300mm |
| 接地圧 | 0.33kgf/cm2 |
■ロングアーム
| 35J | 標準+300mm |
|---|
■予備バルブ用配管ペダル
| 圧力 | 210kgf/cm2 |
|---|---|
| 流量 | 40.8L/min |
Jシリーズ概略仕様
| 本体性能 | 標準バケット容量 (サイドカッター外幅) |
0.11m3(0.10m3)(585mm) |
|---|---|---|
| 輸送時重量 | 3150kg[3255kg] | |
| 旋回速度 | 8.5min-1 | |
| 走行速度 | 4.8/2.8km/h[4.6/2.7km/h] | |
| 登坂能力 | 58%(30°) | |
| 平均接地圧 | 0.32kgf/cm2[0.33kgf/cm2] | |
| バケット掘削力 | 2300kgf | |
| エンジン | 形式 | ISUZU 3LD1 3気筒渦流室式ディーゼル |
| 定格出力 | 21.3KW(29.0PS)/2400min-1 | |
| 燃料タンク容量 | 40L | |
| 側溝掘削機構 | 方式 | 油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) | 90°/55° | |
| 油圧装置 | セット圧力 | 210kgf/cm2/(250kgf/cm2) |
| ポンプ流量 | 40.8L/min×2+21.1L/min | |
| 排土板 | 寸法 | 1520mm×350mm |
| 揚程(地上/地下) | 410mm/280mm |
（ ）内は鉄履帯仕様
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
