40NX

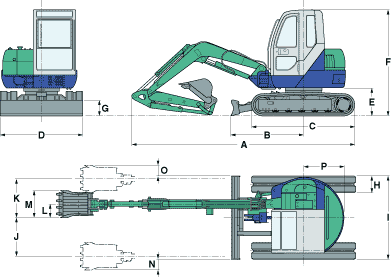

外形寸法(単位:mm)
| A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|
| 5220 | 1700 | 2420 | 1950 | 645 | 2460 | 370 | 400 |
| I | J | K | L | M | N | O | P |
| 1950 | 910 | 900 | 315 | 600 | 235 | 225 | R975 |
■作業範囲(単位:mm)
| A：最大掘削半径 | 5820 |
|---|---|
| B：最大掘削深さ | 3400 |
| C：最大掘削高さ | 5790 |
| D：最大ダンプ高さ | 4090 |
| E：最大垂直掘削深さ | 2585 |
| F：最小前方旋回半径 左スイング時 |
1950 1735 |
NXシリーズ概略仕様
| 本体性能 | 標準バケット容量 | 0.13m3 |
|---|---|---|
| 標準バケット外幅 | 600mm | |
| 機械質量 | 4250kg | |
| 機体質量 | 3230kg | |
| 旋回速度 | 8.5min-1 | |
| 走行速度(低速/高速) | 3.0/4.9km/h | |
| 登坂能力 | 58%(30°) | |
| 平均接地圧 | 25kPa(0.26kgf/cm2) | |
| バケット掘削力 | 30.4kN(3100kgf) | |
| エンジン | 形式 | ISUZU 4LE2 |
| 定格出力 | 30.2KW/2300min-1 (41PS/2300min-1) |
|
| 燃料タンク容量 | 65L | |
| 側溝掘削機構 | 方式 | 油圧シリンダーによるブームオフセット |
| オフセット角度(右/左) | 90°/50° | |
| 油圧装置 | セット圧力 | 20.6MPa(210kgf/cm2) 走行昇圧時24,5MPs(250kgf/cm2) |
| ポンプ流量 | 57.5L/min×2+42.1L/min | |
| 排土板 | 寸法 | 1950mm×370mm |
| 揚程(地上/地下) | 410mm/360mm |
オプション (*印はサイドカッターなし)
| 溝掘りバケット（外幅） | 0.15m3(650mm) |
|---|---|
| 溝掘りバケット（外幅） | 0.07m3(400mm) |
| 0.10m3(500mm) | |
| ロングアーム用バケット(外幅) | 0.10m3(500mm) |
| 強化バケット(外幅) | 0.13m3(600mm) |
| スチールシュー | 400mm(ゴムパット取付穴付) |
| ロングアーム | 標準+250mm |
| スチールキャブ(TOPS仕様) | カーヒータ・ラジオ・シガーライター、灰皿、ウインドウォッシャー装備 |
| TOPSキャノピー | ○ |
| エアコン | ○ |
| パワーポート/予備配管(流量) | ○(70L/min) |
| ダブルエアーエレメント | ○ |
| エネ革税制対応(デセル仕様) | ○ |
●掲載の写真は、カタログ用に撮影したものであり、また、実物とは異なる場合があります。本仕様は予告なく変更する事があります。
